计算机组成原理第二章-浮点数的一切

2026-03-27

浮点数的表示_IEEE 754

IEEE 754 标准的浮点数格式

啥玩意是IEEE?答案就是电气电子工程师学会（Institute of Electrical and Electronics Engineers），简称IEEE。

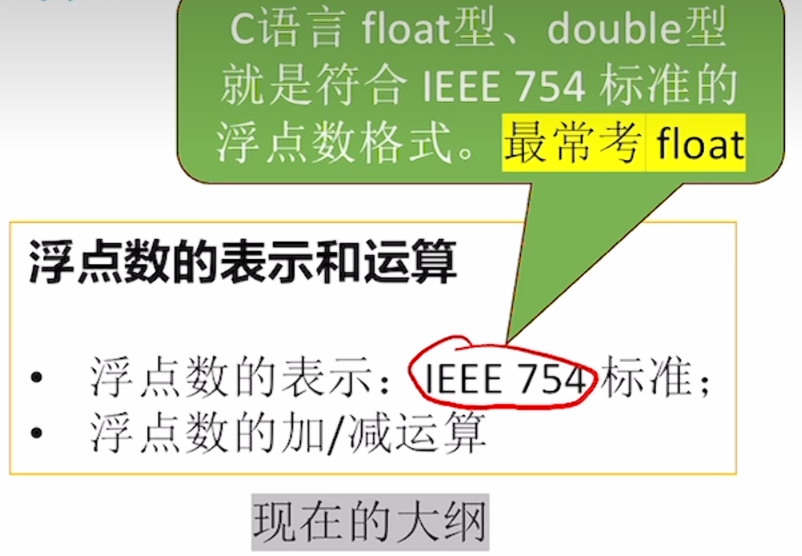

IEEE 754：由IEEE指定的二进制浮点数算术标准，规定了在计算机内部，如何使用二进制表示和运算符点数。主流的编程语言如C的float 32bit 单精度浮点型和double 64bit 双精度浮点型就是符合IEEE 754标准的浮点数格式。在考研上只用IEEE 754表示浮点数。

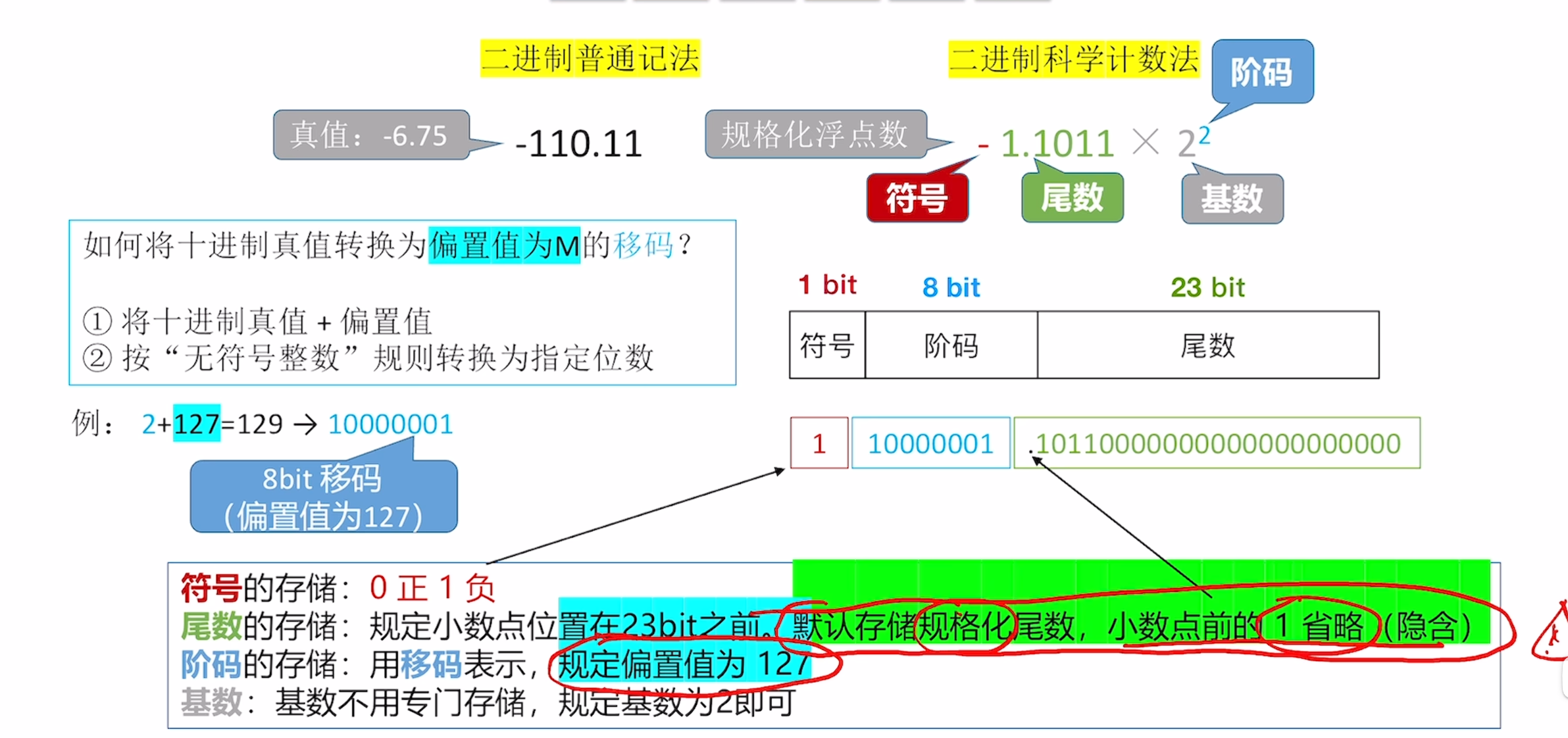

示意图

定点数的局限性

比如302657264526，我们用4Byte的定点整数int是表示不了的，虽然我们可以用8Byte，但是不能解决所有问题。计算机的机器字长位数有限，我们不能无限制地增加数据的长度。那么我们怎么在位数不变的情况下增加数据表示范围呢？

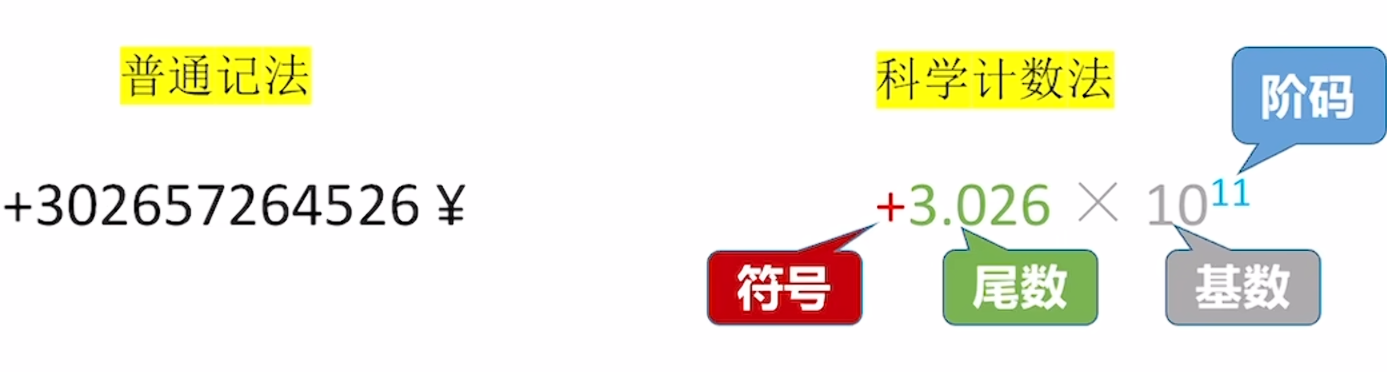

从科学计数法理解浮点数

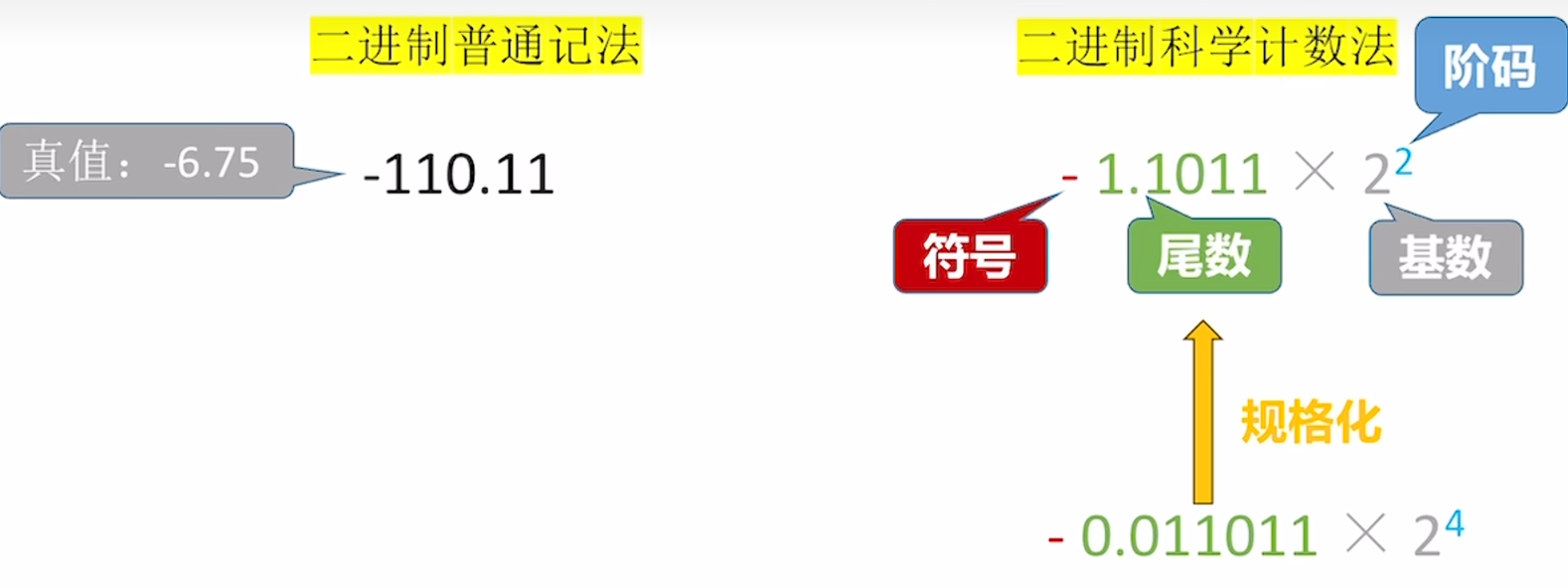

示意图
我们普通计法转换为科学计法的时候，是允许丢失一些数据的。

尾数：尾数反映了实际的值是多少，以及尾数的位数会影响精度。
基数：跟进制有关。
阶码：小数点应该移动几位。
我们不仅可以用于超级大的值，也可以用于超级小的值，但是记住规格化：”确保尾数的最高位非0数位刚好在小数点之前“。

那么我们这个可不可以用于二进制呢？当然可以得啦ヽ(✿ﾟ▽ﾟ)ノ

IEEE 754 标准定义的浮点数格式

示意图

我们的基数2去哪了？二进制肯定为2啊kuso！！！尾数代表了精度，我们可以看出来double型的精度比float型要高。

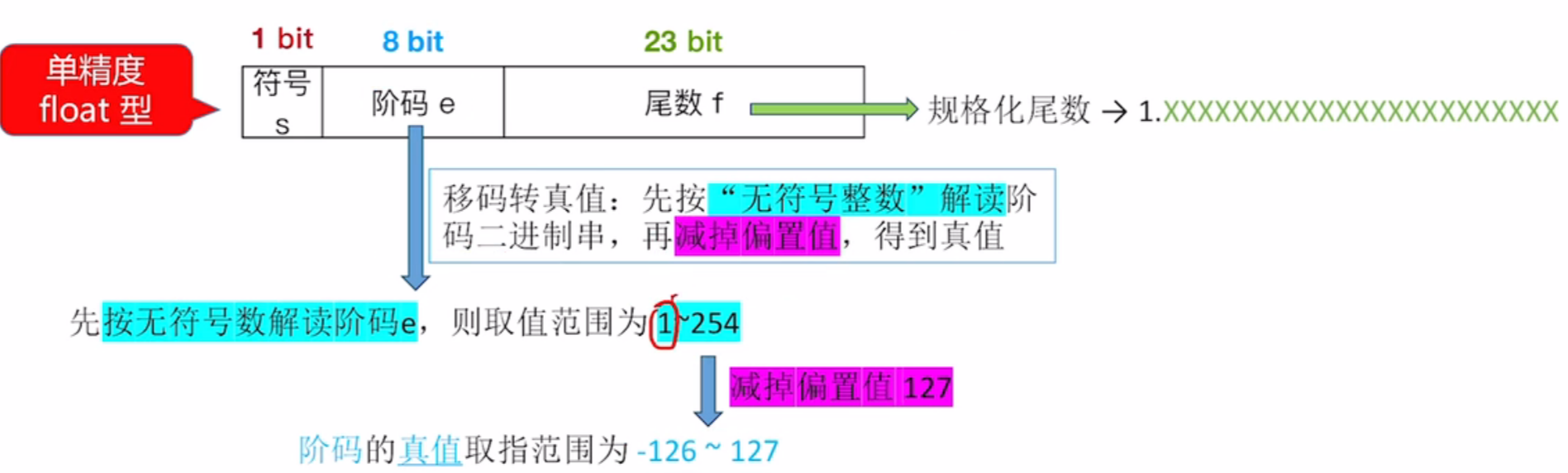

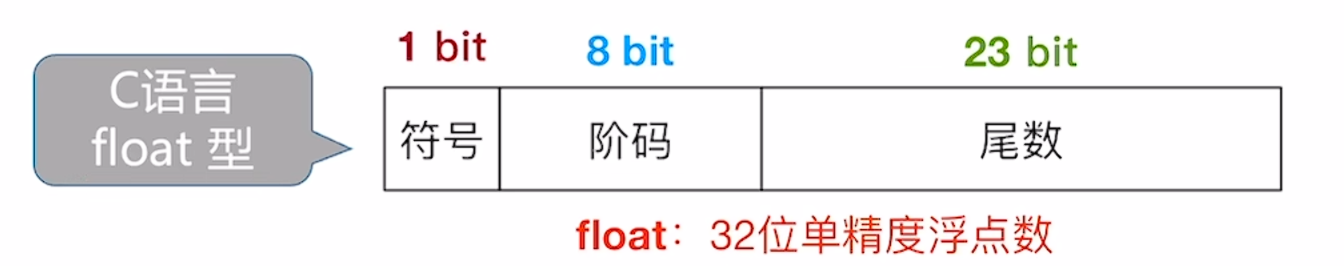

float单精度浮点型的存储

示意图

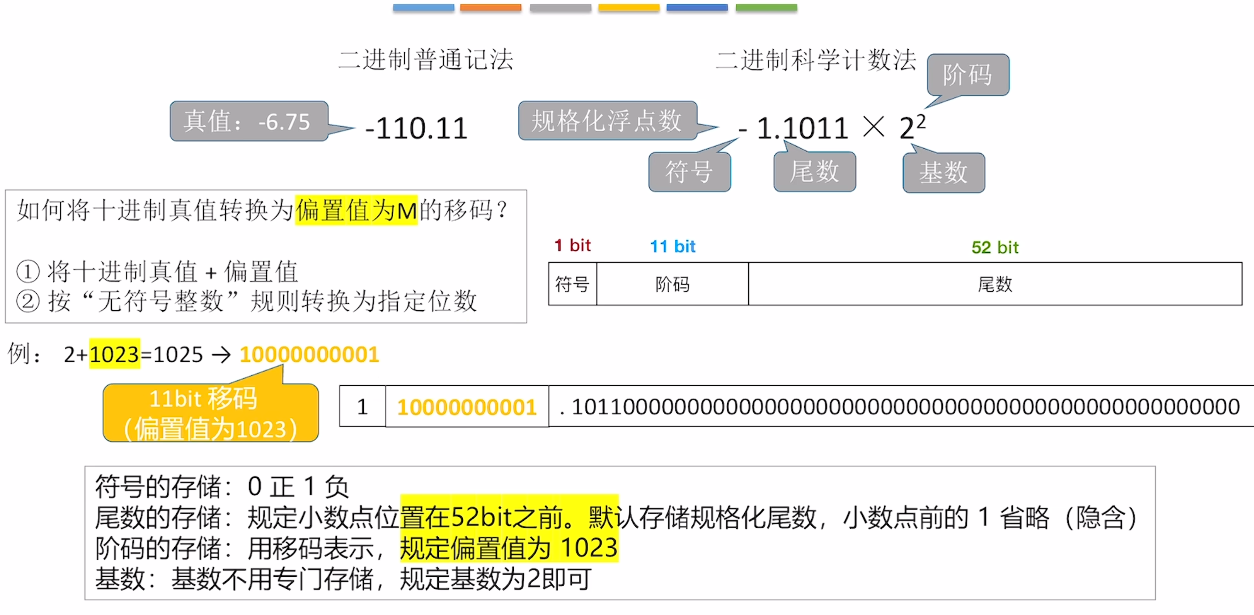

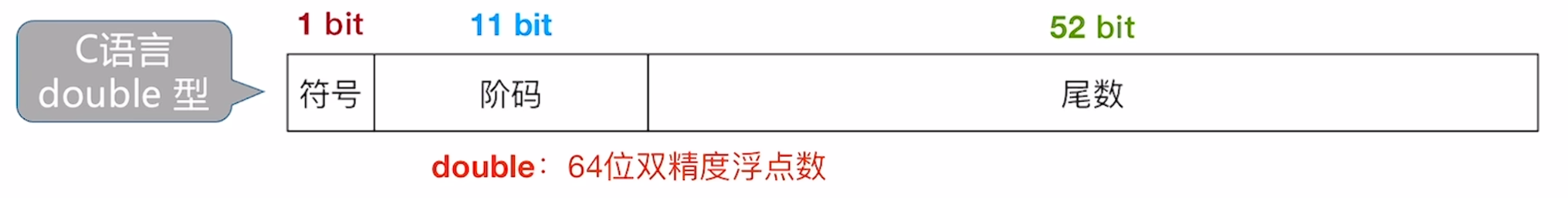

double 双精度浮点型的存储

示意图

求 8 位移码（两种方法都验证）

方法一：移码定义法（最根本）

移码 = 真值 + 偏置值（单精度偏置值 = 127）

移码数值12910=2+127=129=100000012

→ 8 位移码：1000 0001

方法二：补码符号位取反法（快捷方式）

移码 = 补码仅符号位取反，其余位不变

补码：0000 0010
符号位 0→1，其余位不动 → 1000 0010

IEEE 754浮点数表示范围＆几种特殊状态

由于本章节太多二进制，所以大多采取使用截图方式进行，请准备好魔法再来观看⚠

IEEE 754规定

当且仅当阶码不全为0，也不全为1时，表示这是一个”规格化浮点数“

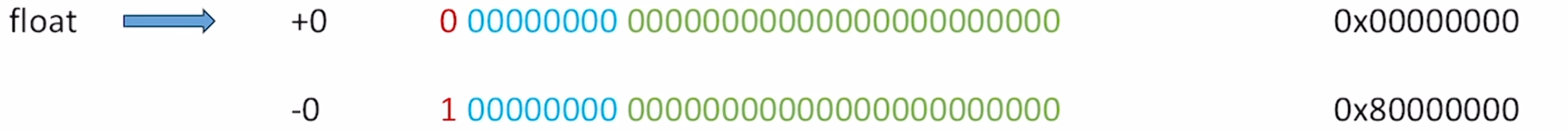

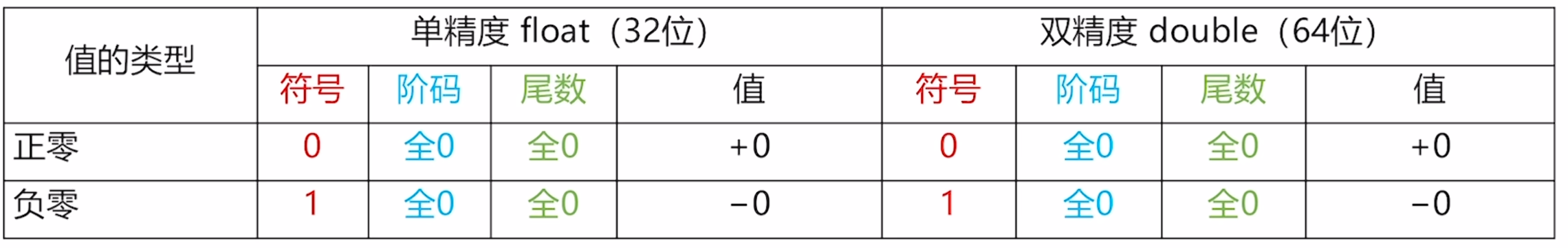

阶码全为0、全为1留作特殊用途，需要按照特殊的方式去解读真值。

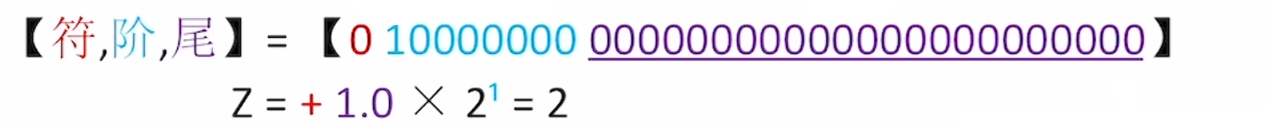

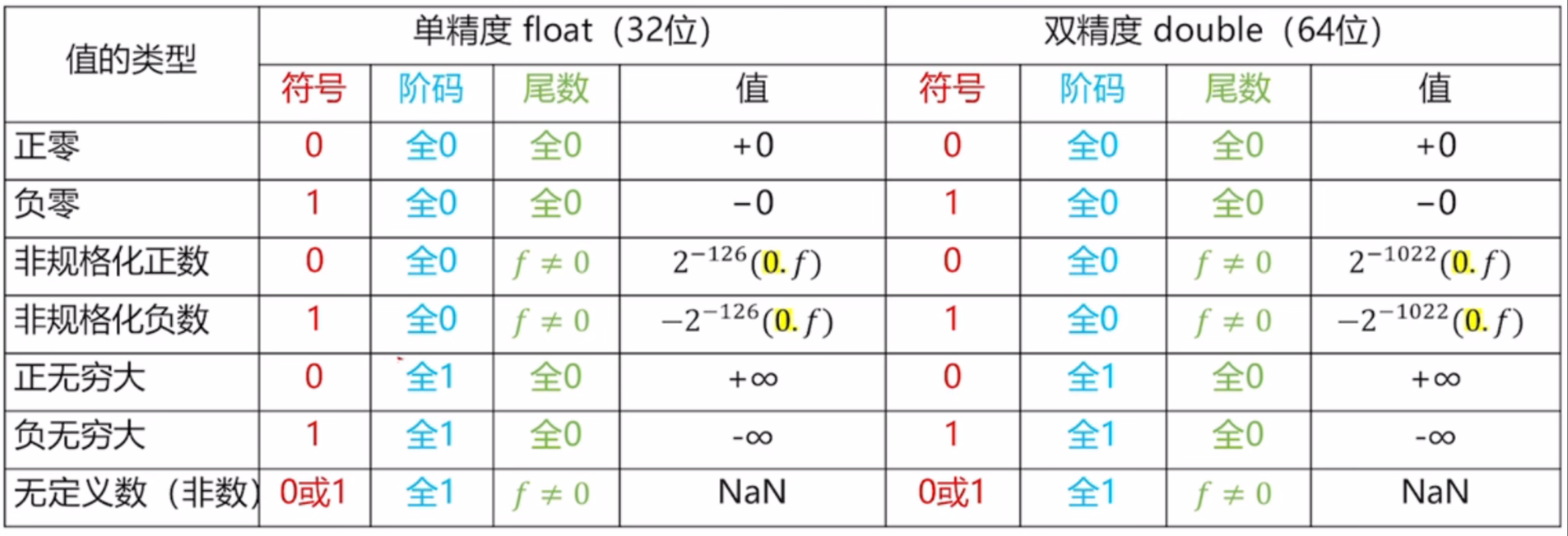

示意图
仔细想想为什么要用移码表示，你会发现这样巧妙的让从0000 00001开始直到1111 11110 这是从小到大的规律！

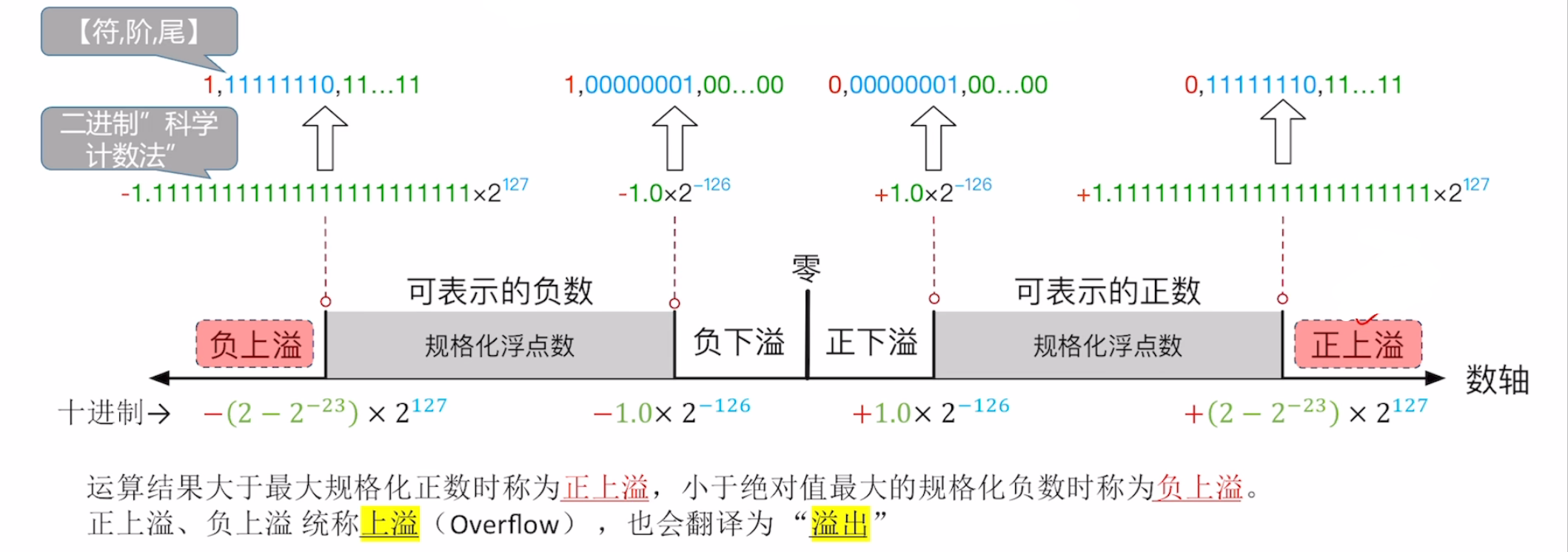

IEEE 754 浮点数的上溢

关于溢出判断的笔记还真是不好记忆，但是我们要记住。阶码那里为什么要用补码表示，是为了从0000 0001开始是最小负数，1111 1110 是最大正数。记住这里，回忆过往，这道题大概率就可以解出来。
示意图
浮点数上溢出的处理：

浮点数运算部件将运算结果设为正无穷或者负无穷
设置浮点数溢出异常标志位（例如：x86会将浮点运算单元FPU的OE的标志位Overflow Exception设为1）
注：IEEE 754规定，默认不响应浮点数溢出异常不中断程序；除非程序员手动开启此类异常响应。

#include <stdio.h>
 #include <float.h>
 #include <math.h>
 int main() {
     // float 类型最大有限值（规格化正数）
     float max_float = FLT_MAX;
     printf("最大规格化正浮点数：%e\n", max_float);
     // 两个最大规格化正浮点数相加
     float result = max_float + max_float;
     printf("两个最大规格化正浮点数相加的结果：%e\n", result);
     // 检测是否为无穷大
     if (isinf(result)) {
         printf("结果为无穷大（发生了上溢）\n");
     } else {
         printf("结果是有限数\n");
     }
     return 0;
 }

这是两个上限的值相加，我们会发现最终结果为inf，而inf的意思正为无限。如果我们不手动捕捉的话，还会继续向下运行代码。
浮点数下溢出的处理：

若结果落入非规格化区间->用非规格化浮点数存储；若结果太小（真值逼近于0）->按机器零存储。
若下溢至机器零，设置浮点数下溢异常标志位（例如：x86会将浮点运算单元FPU的OE的标志位Overflow Exception设为1）
注：IEEE 754规定，默认不响应浮点数溢出异常不中断程序；除非程序员手动开启此类异常响应。

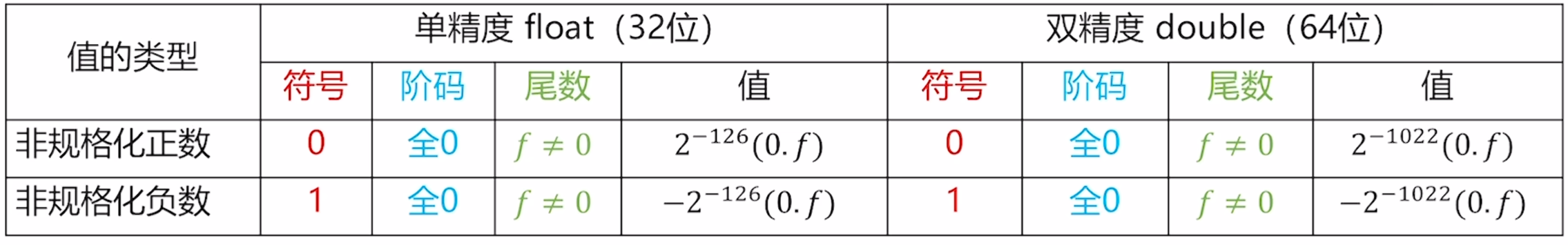

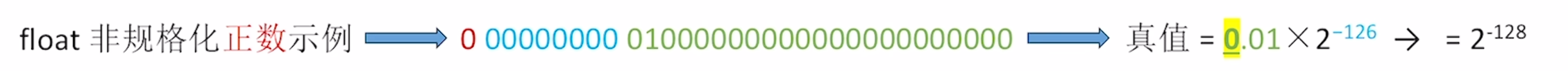

注意，当阶码全是零的时候，小数点前面不是1，而是0。并且不可以将阶码解读为0-127=-127，而是固定解读为阶码的最小真值为0

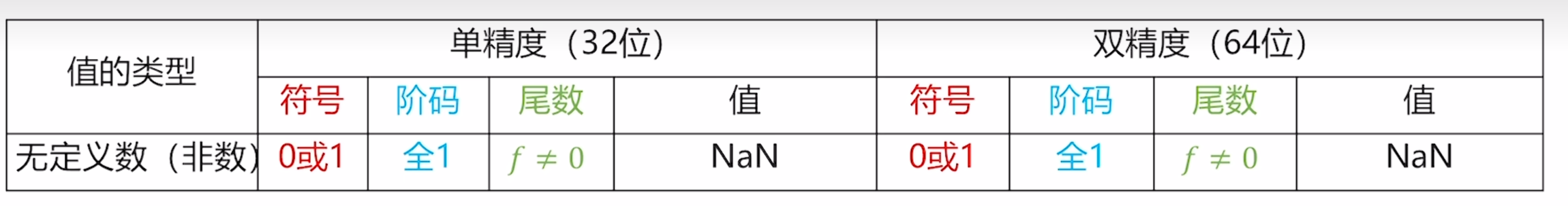

在IEEE 754浮点数表示中：NaN代表“不是一个数”（Not a Number）
并且IEEE 754规定，非零数值除以0，结果是无穷的，0除以0的结果是NaN

浮点数的加减运算

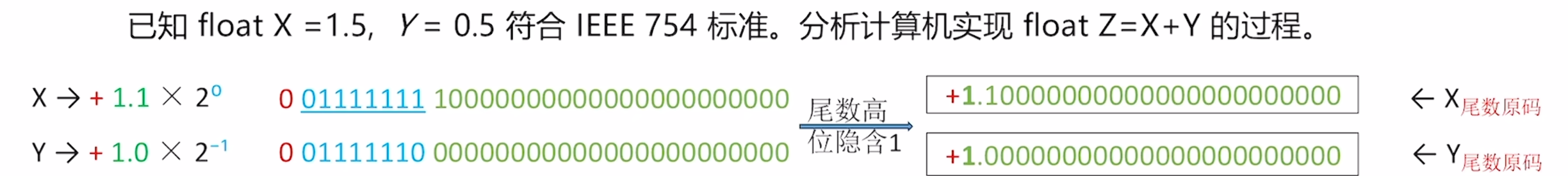

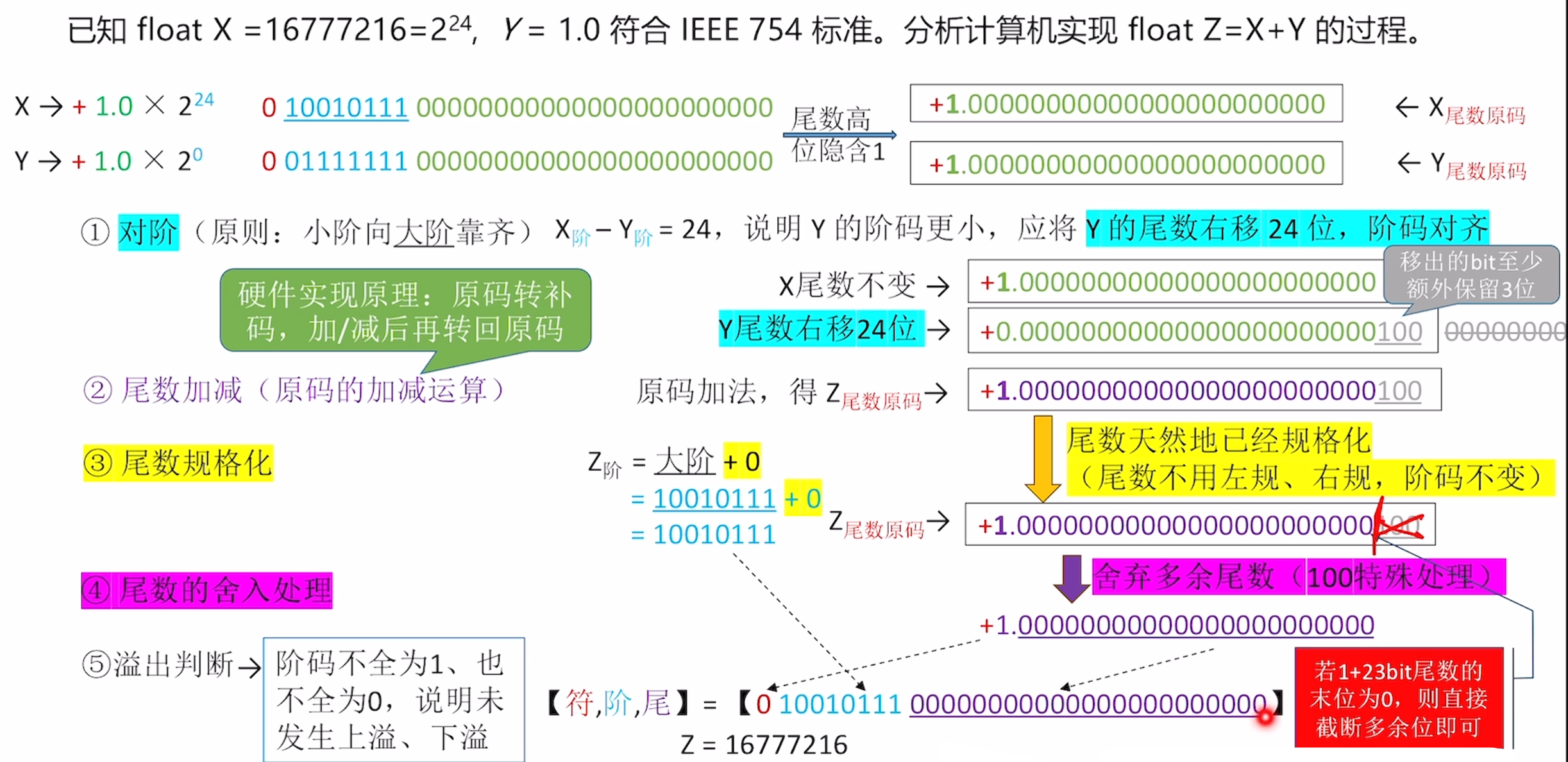

IEEE 754下的浮点数运算其实和十进制的运算一模一样。我们直接来做一道例题的：
示意图

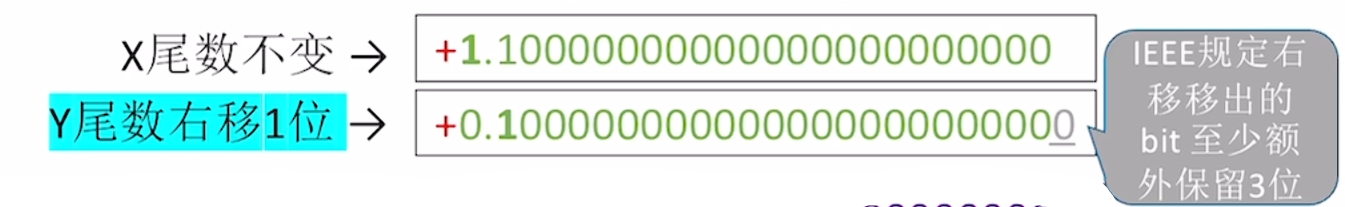

对阶：小阶向大阶靠齐，$X_阶-Y_阶=1$，说明Y的阶码更小，应将Y的尾数后移1位，阶码对齐。
尾数加减（原码的加减运算）:

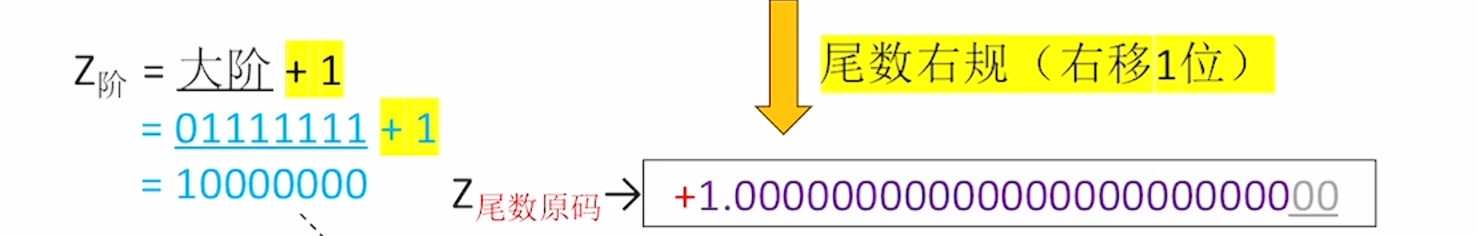

尾数规格化：

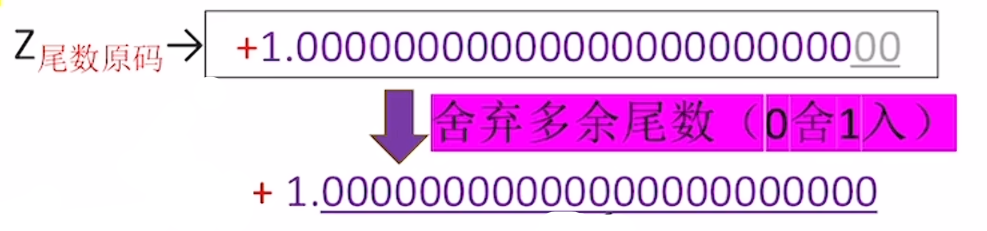

尾数的舍入处理：
溢出判断：阶码不全为1、也不全为0，说明未发生上溢、下溢：

IEEE 754的最常用舍入模式

就近舍入（类似“0舍1入”）：IEEE默认舍入模式。类似“0舍1入”。如果3个舍弃位刚好是100，则1+23bit尾数的末位是0，直接截断多余位即可；若1+23bit尾数的末位为1，则截断多余位，并在“末尾加一”
示意图

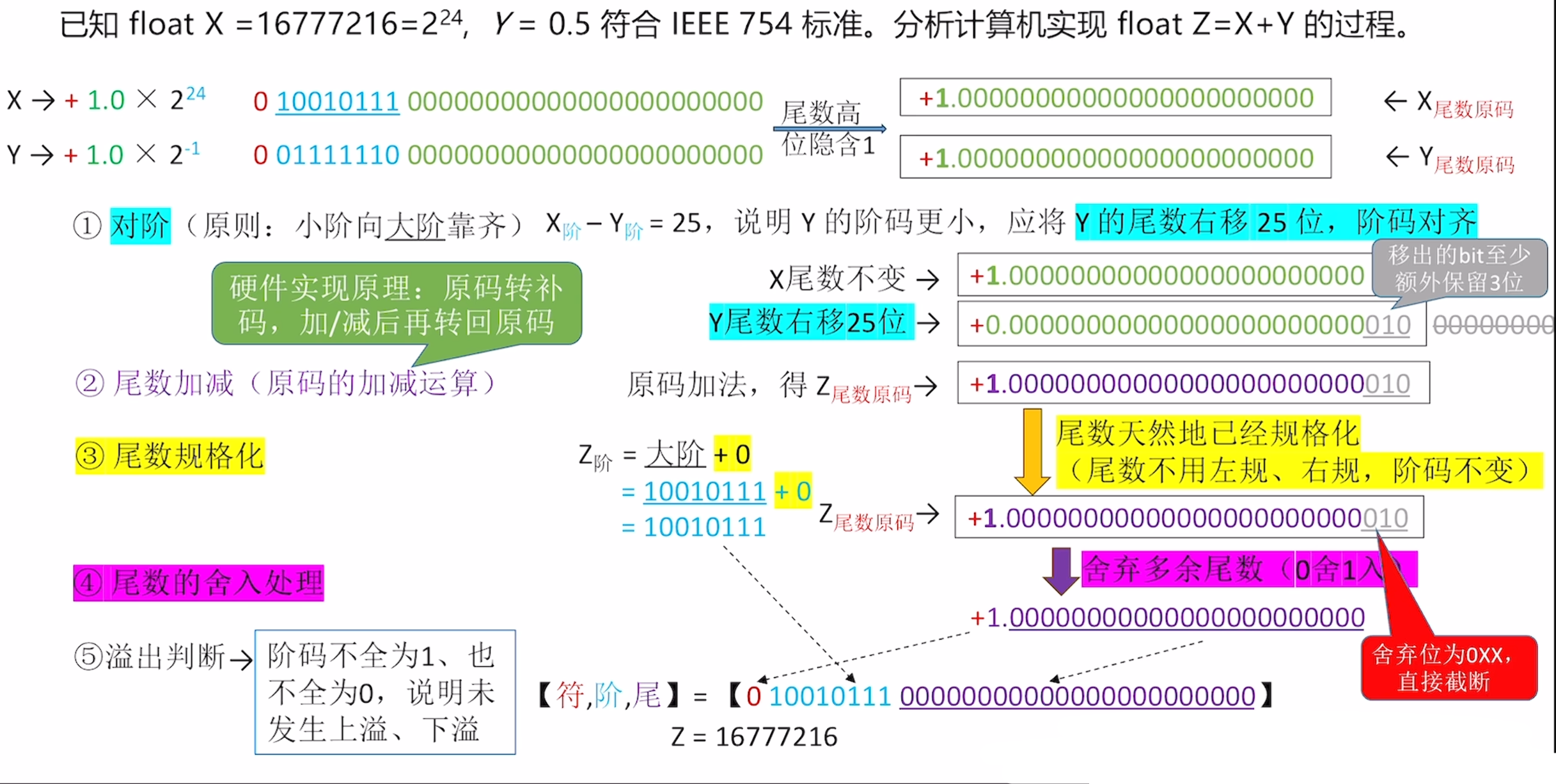

0xx舍

示意图

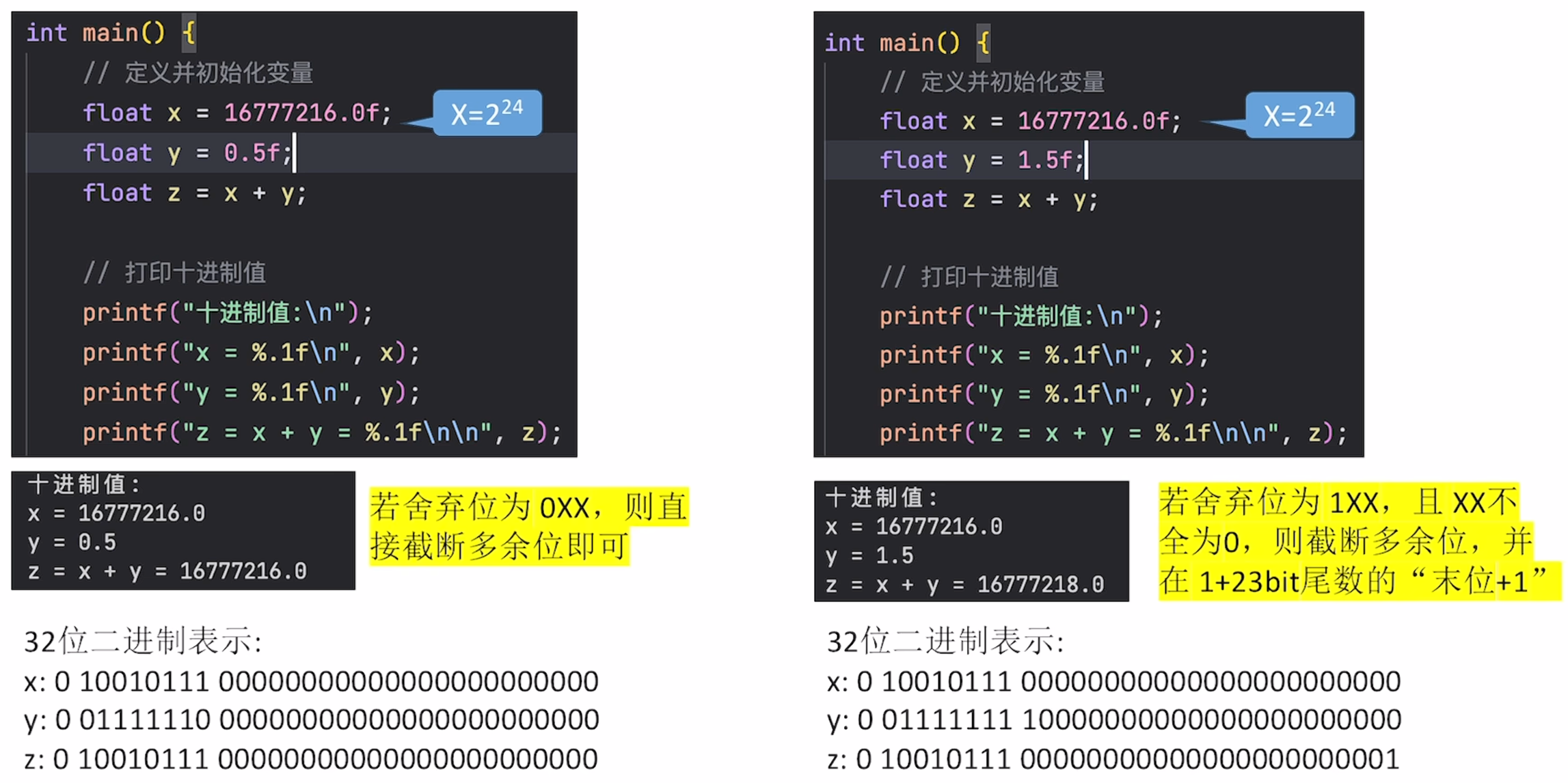

1x1 11x 111入

示意图

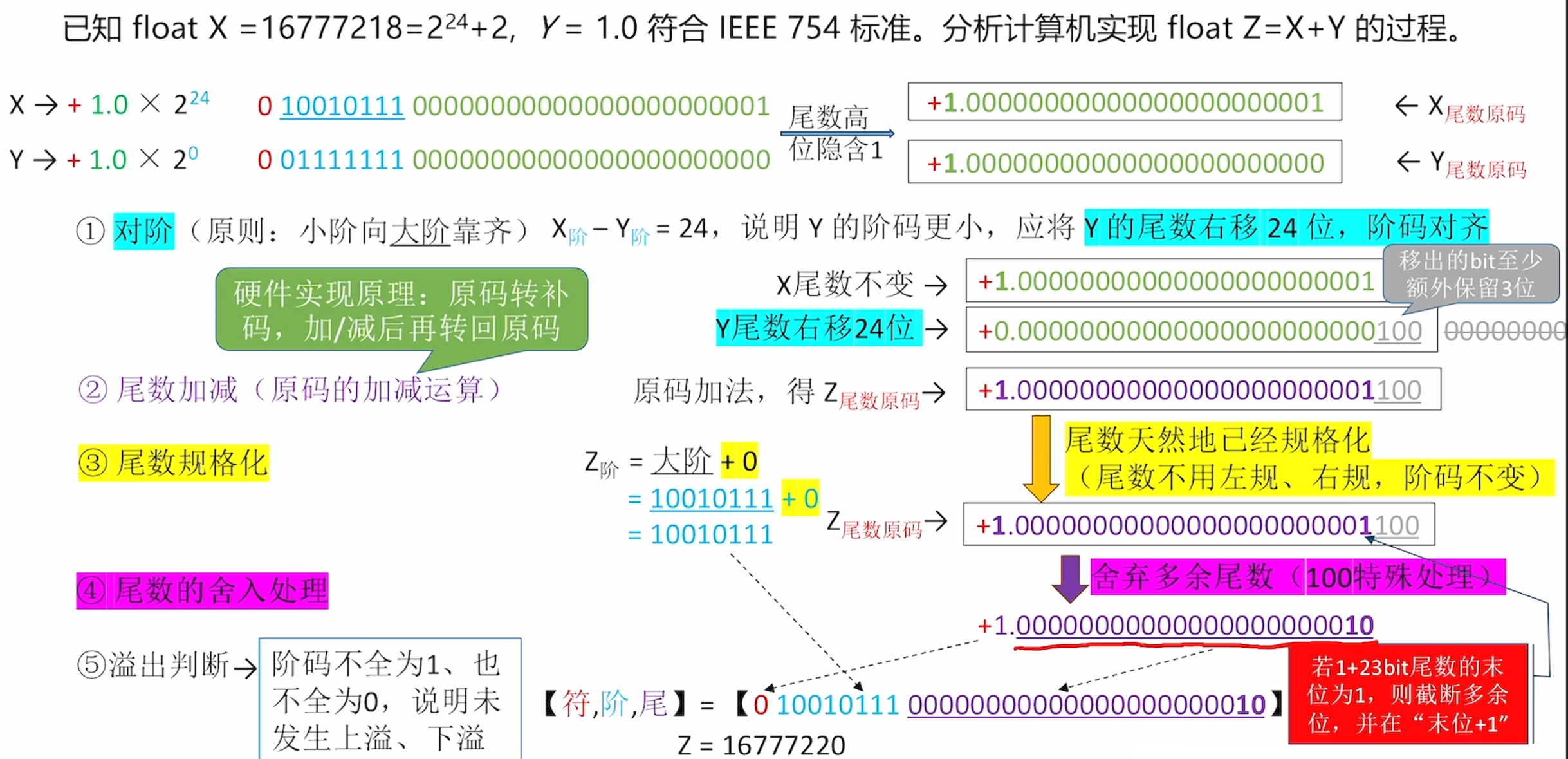

100问题

示意图

数据的存储和排列

大小端模式

多字节数据在内存里一定是占连续几个字节的。举个例子，我们来看一下：
示意图

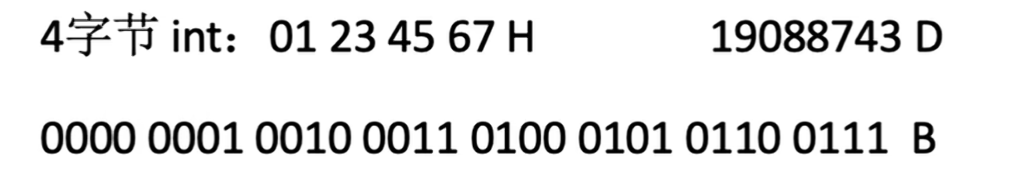

比如说这里占四字节的int变量：

最高有效字节（MSB)：也就是01
最低有效字节（LSB)：也就是67
而我们要存储这些多字节连续数据的话，一般会采用大小端的方式来存储：

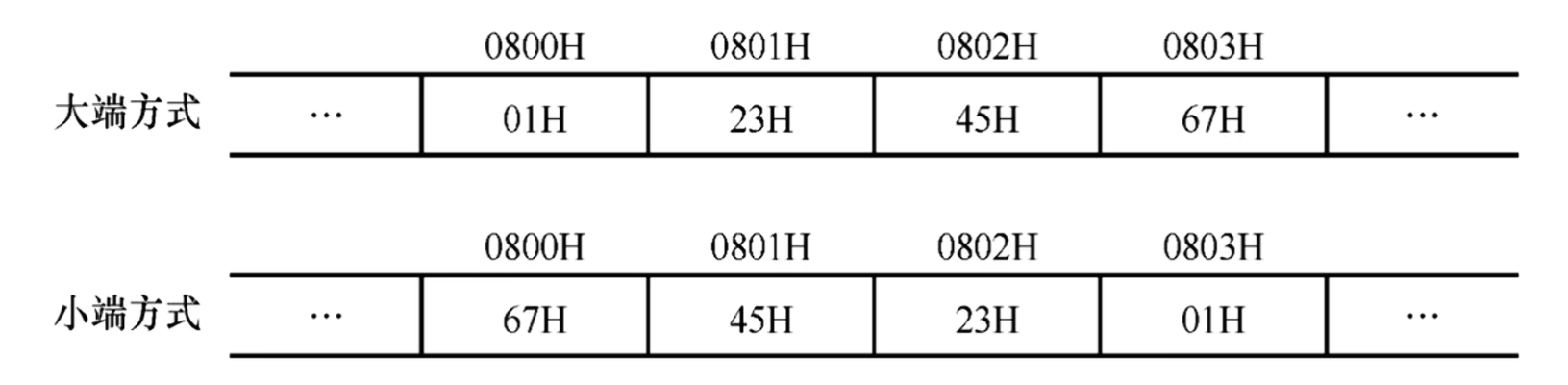

上面的0800H…等是内存地址，从图上我们可以得出两种：
大端方式：从LSB到MSB，这是符合人类阅读习惯的
小端方式：从MSB到LSB，也就是大端倒过来，虽然不太适合人类阅读，但是更适合机器处理
为什么小端适合机器读入呢？举个例子。CPU读取内存的方式也是从地位0800H到0803H，假如我们现在要进行两个int变量进行相加，肯定是要从LSB开始也就是低位相加的，这样才能进1。

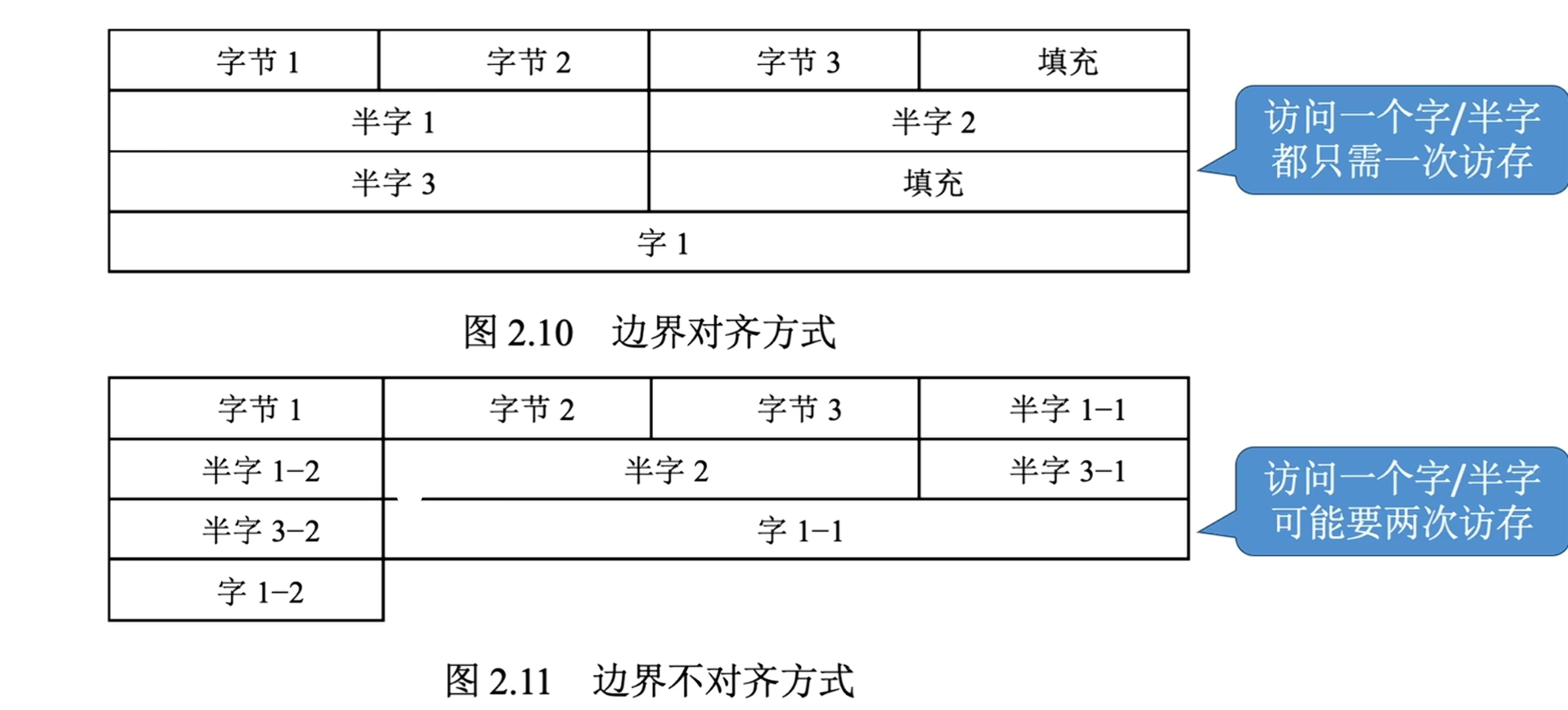

边界对齐

现代计算机通常是按字节编址，即每个字节对应1个地址。通常也支持按字、按半字、按字节寻址。假设存储字节长为32位，则1个字=32bit，半字=16bit。每次访存只能读/写一个字
示意图
